4-20mA转RS485数据采集模块的工作原理

发布日期:2019-09-06

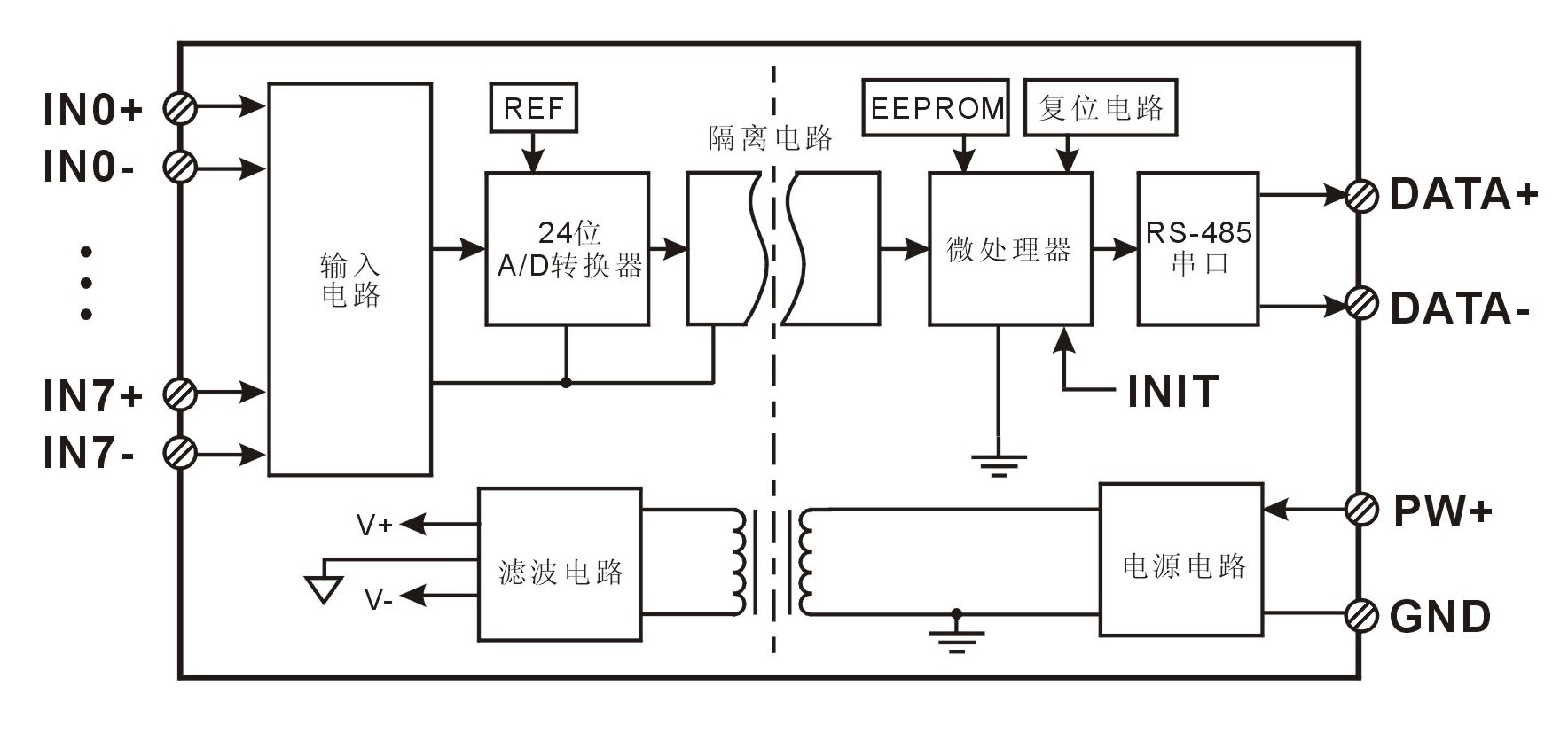

4-20mA信号可以通过高精度AD转换成数字信号,然后隔离到MCU进行数据滤波处理,最后通过RS485接口输出远传到计算机或者PLC,实现AD转换。具体请看下图:

维君瑞科技WAYJUN生产的WJ28产品实现传感器和主机之间的信号采集,用来检测模拟信号。WJ28系列产品可应用在 RS-232/485总线工业自动化控制系统,4-20mA / 0-5V信号测量、监测和控制,0-75mV0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。

产品包括电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信。每个串口最多可接255 WJ28系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程

WJ28系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。

WJ28系列产品按工业标准设计、制造,信号输入 / 输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45+85

WJ28 信号隔离采集模块,可以用来测量八路电压或电流信号。

1、  模拟信号输入

24位采集精度,8路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时,用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。

2、  通讯协议

通讯接口: 1路标准的RS-485通讯接口1路标准的RS-232通讯接口,订货选型时注明。

通讯协议:支持两种协议,命令集定义的字符协议和MODBUS  RTU通讯协议。模块自动识别通讯协议,能实现与多种品牌的PLCRTU或计算机监控系统进行网络通讯。

数据格式:10位。1位起始位,8位数据位,1位停止位。

通讯地址(0255)和波特率(240048009600192003840057600 115200bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS

3、  抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。
