远程IO模块WJ21与WJ31配对-WJ21作主机

发布日期:2018-09-18

WJ21(A/D) WJ31(D/A)产品配对设置说明

WJ21作主机

一、设置WJ21远程IO模块步骤:

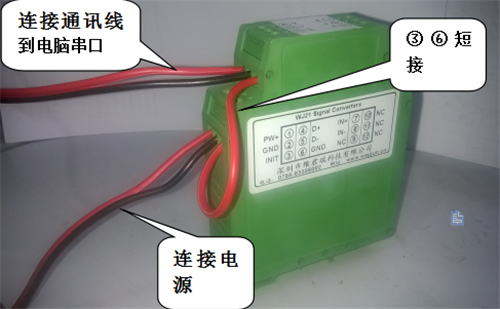

1. 连接电源线和通讯线(485/232),通讯线接到电脑串口。并将3脚和6脚短接(如图所示),然后上电。

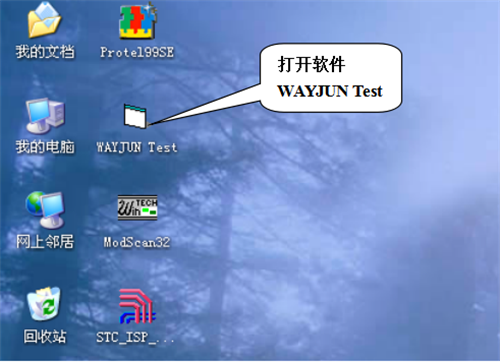

2. 打开软件“WAYJUN Test”

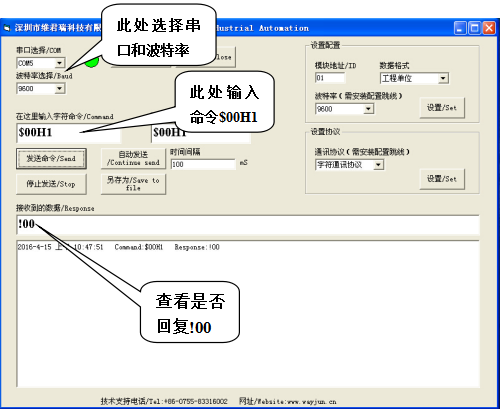

3. 选择通讯串口和波特率,输入命令 $00H1,并点击发送命令,查看是否回复!00。(若没有回复,请检查接线和通讯端口)然后断电,并将3脚和6脚短接线断开。
二、设置WJ31远程IO模块步骤

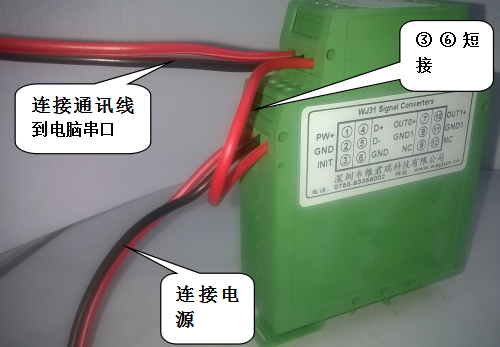

1. 连接电源和通讯线(485/232),通讯线接到电脑串口。并将3脚和6脚短接(如图所示)然后上电。

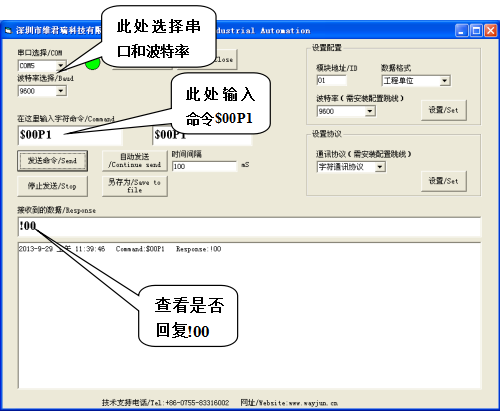

2. 打开软件“WAYJUN Test”选择通讯串口和波特率,输入命令$00P1,并点击发送命令,查看是否回复!00。(若没有回复,请检查接线和通讯端口)然后断电,并将3脚和6脚短接线断开。
三、WJ21远程IO模块与WJ31远程IO模块的对接

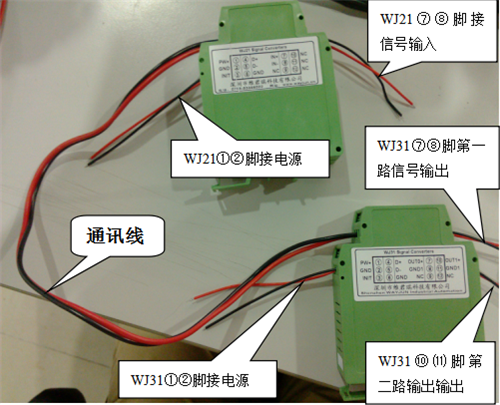

1.完成对WJ31,和WJ21产品设置后,将WJ21④⑤脚连接到WJ31④⑤即可,对接接线如图所示。

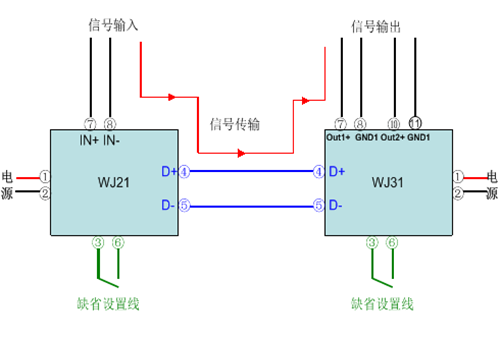

2. 对接功能框图如图所示。


(485通讯:WJ21的D+接WJ31的D+,WJ21的D-接WJ31的D-。
232通讯:WJ21的D+接WJ31的D-,WJ21的D-接WJ31的D+。)
版权:
版权 © 2012深圳市维君瑞科技有限公司。
如未经许可,不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新,恕不另行通知。


                                                                               版本号:V1.1
                                                                              日期:2018年9月
