发布日期:2018-09-25
一、设置主机:

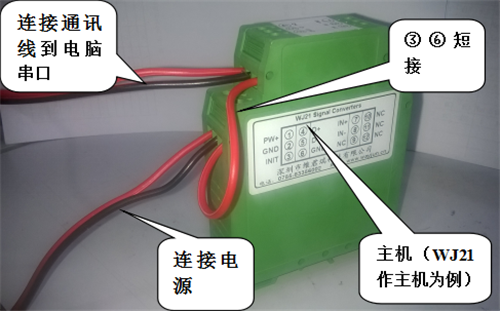

1、修改发送时间间隔只需对主机设置即可。连接电源线和通讯线(485/232),通讯线接到电脑串口并将3脚和6脚短接(如图所示),然后上电。

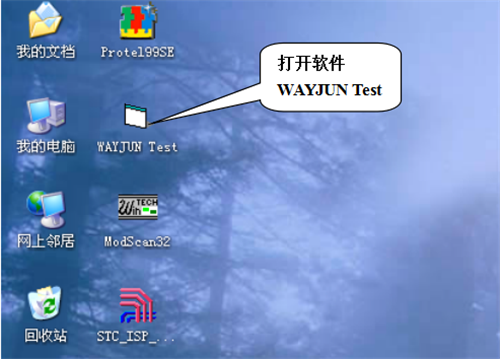

2、打开软件“WAYJUN Test”
3. 修改发送时间间隔为5秒:输入命令 $00504,并点击发送命令,查看是否回复!00。(若没有回复,请检查接线和通讯端口)然后断电,并将3脚和6脚短接线断开。

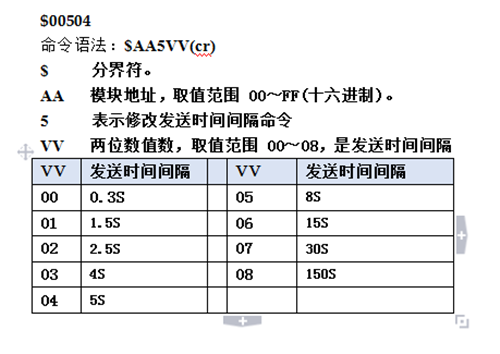

4、修改发送时间间隔为其他值,主要修改$00504中04的值。(命令语法如图所示)
5、完成对主机的更改设置后,将WJ21④⑤脚连接到WJ31④⑤即可,对接接线如图所示。
版权:
版权 © 2012深圳市维君瑞科技有限公司。
如未经许可,不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新,恕不另行通知。
版本号:V1.0
日期:2018年9月
