模拟信号隔离器

DIN44系列 四进四出模拟信号隔离器/变送器(电流/电压)

产品介绍

    DIN44系列 四进四出模拟信号隔离器/变送器(电流/电压)

    关键词:4-20mA转1-5V|0-15V转0-5V|0-100mV转4-20mA|0-±10V转0-5V|0-75mV转0-10V|隔离放大器IC|信号隔离变送器|模拟小信号放大|隔离变送器|隔离放大器|信号转换器|0-75mV转4-20mA

    隔离变送器主要特性:
    >>精度等级:0.1级、0.2级。产品出厂前已检验校正,用户可以直接使用
    >>所有输入、输出及供电电源之间全部互相隔离。
    >>辅助电源:5V/12V/15V/24VDC(范围±10%)
    >>四路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
    >>四路输出标准信号:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等,具有高负载能力
    >>全量程范围内极高的线性度(非线性度<0.2%)< div="">
    >>标准DIN35 导轨式安装(尺寸:120 x 70 x 43mm)
    >>采用光电耦合技术,具有较强的抗电磁干扰和高频信号干扰能力
    隔离变送器应用:
    >>模拟信号数据隔离、采集和变换,信号隔离器
    >>隔离4-20mA或0-20mA信号传输
    >>工业现场信号隔离及变换
    >>信号长线无失真传输
    >>仪器仪表信号收发
    >>电力监控、医疗设备隔离
    >>变频器信号隔离采集
    >>PLC/FA 电机信号隔离控制
    >>非电量信号变送
    隔离变送器产品选型表:
    DIN44 IAP – V(A) - P – V(A)
    输入信号
    供电电源
    输出信号
    电压
    代码
    电流
    代码
    Power
    代码
    电流
    代码
    电压
    代码
    0-5V
    V1
    0-1mA
    A1
    24VDC
    P1
    0-20ma
    A3
    0~5V
    V1
    0-10V
    V2
    0-10mA
    A2
    12VDC
    P2
    4-20ma
    A4
    0-10V
    V2
    0-75mV
    V3
    0-20ma
    A3
    5VDC
    P3
    用户自定义
    Az
    1-5V
    V6
    0-2.5
    V4
    4-20mA
    A4
    15VDC
    P4


    用户自定义
    Vz
    用户自定义
    Vz
    用户自定义
    Az







    隔离变送器选型举例:
    例1:输入四路信号:0-10V  供电电源:24V  输出四路信号:4-20ma  型号:DIN44 IAP-V2-P1-A4
    例2:输入四路信号:0-10V 供电电源:12V   输出四路信号:0-10V   型号:DIN44 IAP-V2-P2-V2
    例3:输入四路信号:0-3V  供电电源:24V   输出四路信号:4-20ma  型号:DIN44 IAP-Vz-P1-A4(Vz:0-3V)

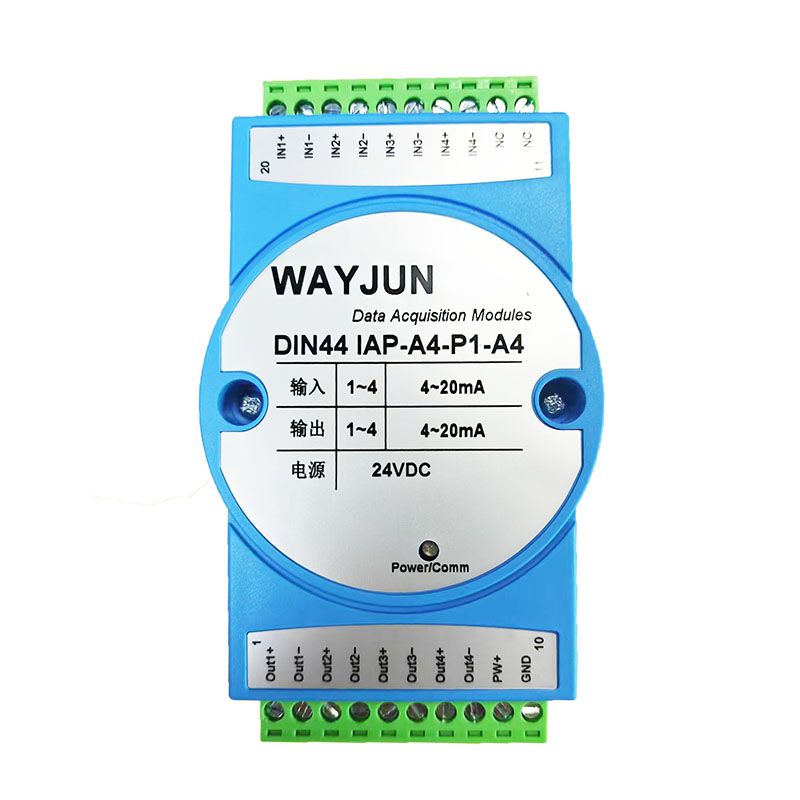

    例4:输入四路信号:4-20ma  供电电源:24V  输出四路信号:4-20ma  型号:DIN44 IAP-A4-P1-A4
    隔离变送器产品最大绝对额定值:
    Continuous Isolation Voltage(持续隔离电压):3000VDC
    Junction Temperature(工作温度):+85℃
    Storage Temperature (存贮温度):+150℃
    电源电压范围:±10%Vin
    注意:如果超出上述范围,产品可能会引起永久性损坏。
    隔离变送器通用参数
    参数名称
    测试条件
    最小
    典型值
    最大
    单位
    隔离耐压
    50Hz,1分钟,漏电流1mA

    2500

    VDC
    耐冲击电压
    3KV, 1.2/50us(峰值)
    工作温度

    -25

    +70
    工作湿度
    无凝露
    10

    90
    %
    存储温度

    -45

    +80
    存储湿度

    10

    95
